【消防照明】A型消防應急燈具配電線纜極限傳輸距離表

時間：2020-07-18 09:10:51 來源：未知

根據規范GB 51309 -2018 《消防應急照明和疏散指示系統技術標準》：

2.0.3  A型消防應急燈具：主電源和蓄電池電源額定工作電壓均不大于DC36V的消防應急燈具。


由于電壓不大于DC36V，低于220V的普通照明配電系統的供電能力。

現根據DC36V配電系統的技術參數，按電壓降不高于20%進行整理。

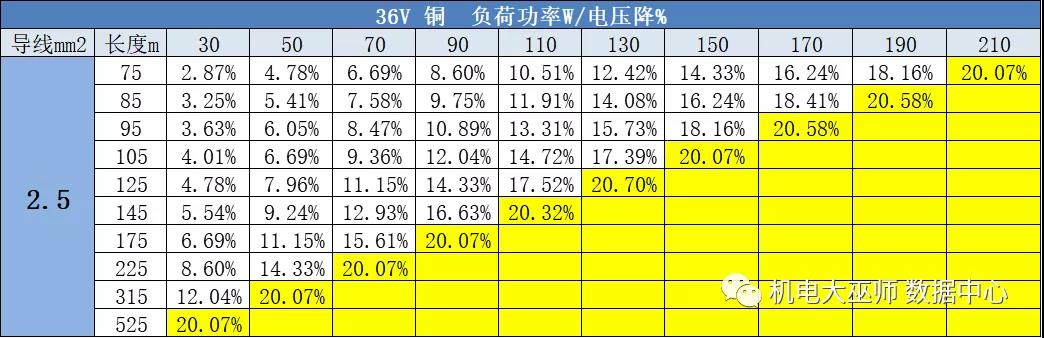

例：2.5mm2的銅線，回路容量為90w時的極限設計長度為175m。

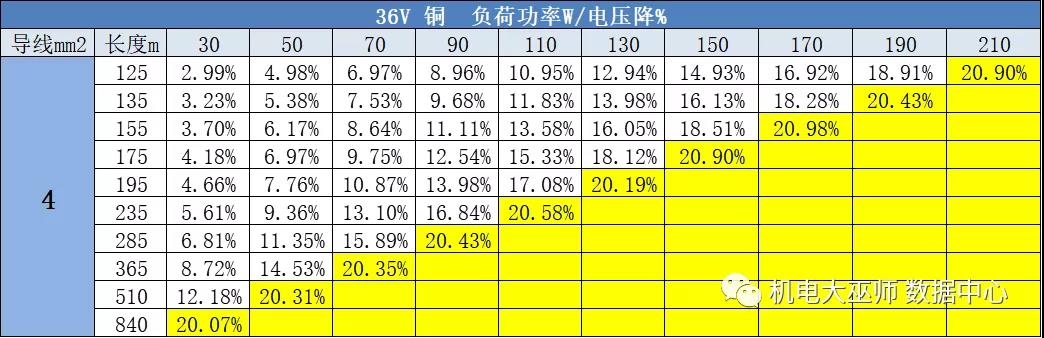

例：4mm2的銅線，回路容量為90w時的極限設計長度為285m。

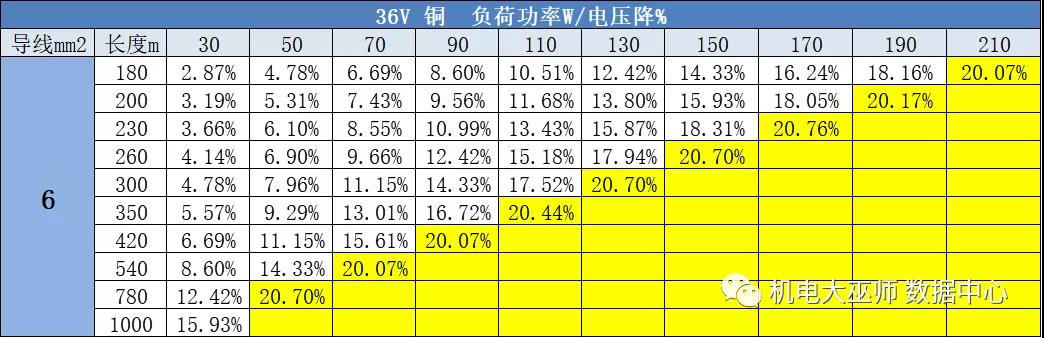

例：6mm2的銅線，回路容量為90w時的極限設計長度為420m。
